锂电池+液流电池”高效协同，海亿新能HBMS混合电池管理系统介绍

新型储能的“新”，不仅体现在技术创新，更有模式创新，以“锂电池+液流电池”为代表的“混合储能”模式，备受市场关注。

混合储能具有“多能融合，取长补短”特点，有效弥补单一储能的技术缺陷，降低项目运行成本，提升储能系统效率，实现“1+1＞2”的经济效益。当电力波动发生时，混合储能凭借毫秒级的响应速度，迅速拉平频率波动，为电网稳定运行提供可靠的功率支撑。

如何更好地发挥混合储能技术优势，实现高效协同作战？海亿新能团队经过充分调研与潜心研发，推出了“混合电池管理系统（Hybrid Battery Management System, HBMS）”新方案，助力新型储能产业发展。

1个中心，多个模块

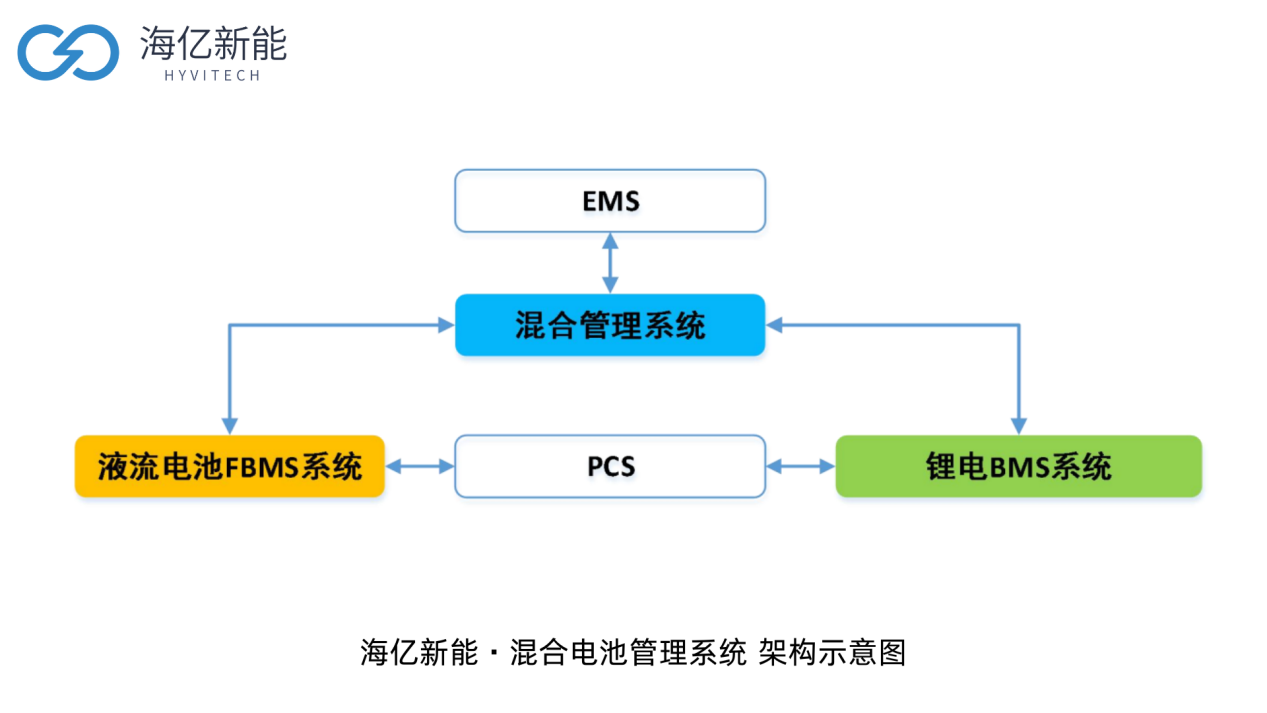

这套方案采用“1个控制中心，多个运行模块”的架构设计，主要由混合管理系统（HBMS）、锂电池管理系统（BMS）、液流电池管理系统（FBMS）、储能变流器（PCS）等组成。

混合电池管理系统包括1级或多级混合管理控制器（HBMU），负责与能量管理系统（EMS）、锂电BMS、液流电池FBMS进行信息交互，对锂电池和液流电池进行统一协作与监控。

PCS负责电能双向流动，与锂电BMS和液流电池FBMS通信交互，控制电池的充电和放电过程，进行交流/直流电压的变换，同时平滑风电、太阳能等可再生电源的波动问题。

通过1个核心大脑，实现对锂电池和液流电池的运行数据全面监控处理，及时响应EMS的需求，调配和管理整个系统。运行模块之间则相对独立，确保局部故障不会波及到整个系统。

智能功率分配与协同运行

“关键时刻顶得上，更要时间撑得久”，这是市场对混合储能技术的要求。

锂电池有快速响应、高倍率放电优势；液流电池有超大容量存储、深度放电能力。这两种技术如何分工协作，发挥出“双剑合璧”的效果呢？——围绕两者展开功率分配与运行策略的研究设计，至关重要。

在学术界，针对混合储能的容量优化配置问题有很多研究探索，它是一个“非线性、多约束、多变量”的问题，好比私家美食秘方，有不同的味道调教策略。

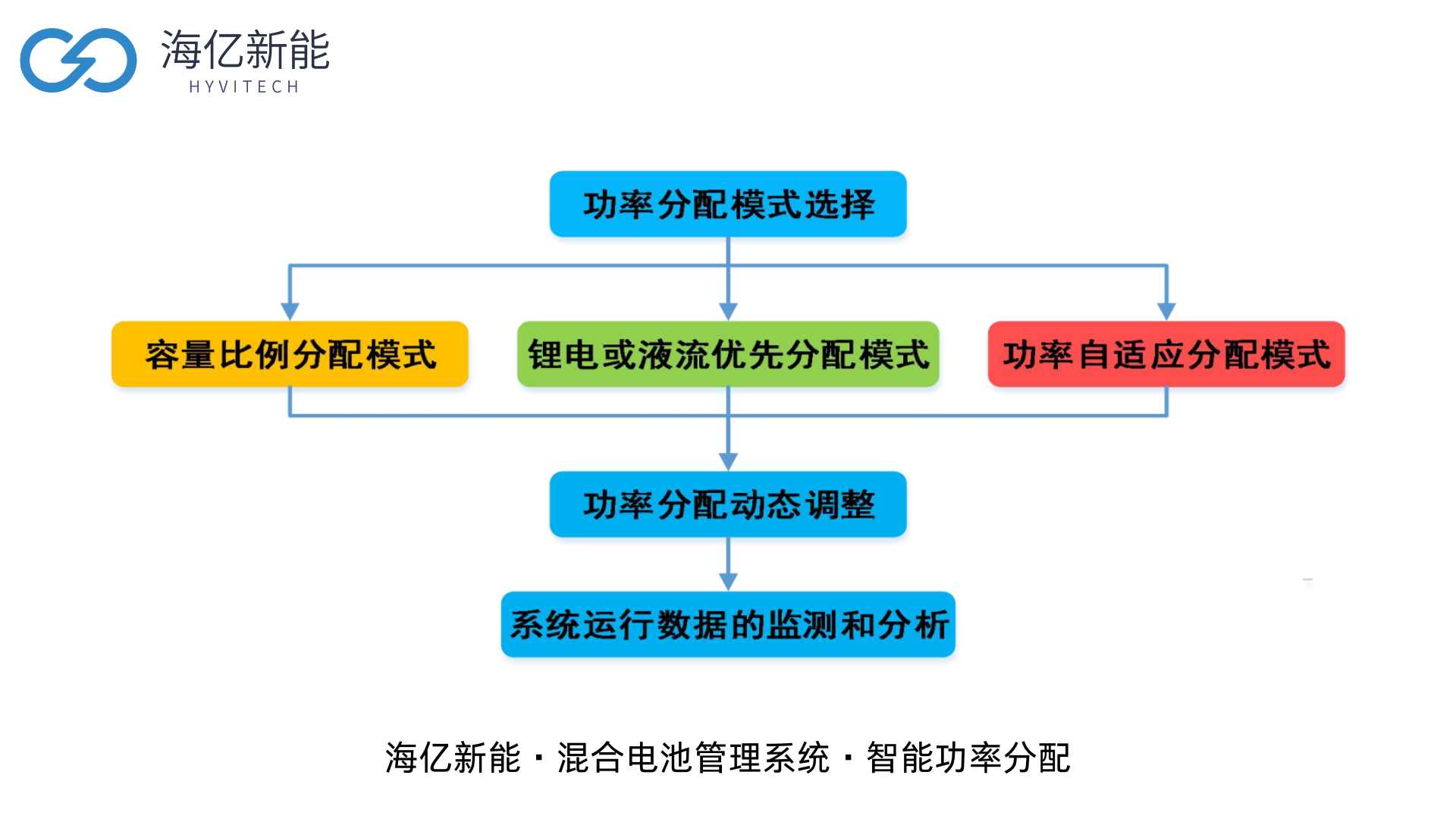

海亿新能设计的混合电池管理系统（HBMS）可以实现多种功率分配策略（基于容量比例分配模式、优先分配模式、自适应分配模式），其中自适应分配模式顺应AI时代智能化运维需求，综合滤波算法、SOC监测功率、健康寿命预测等多重数据，自动调整功率比例，既降低了系统全生命周期的度电成本，又延长了混合储能系统的使用寿命。

结合社会用电量的“峰-平-谷”现象，HBMS内置多种高级运行策略，提供“削峰填谷模式、平滑波动模式、智能调频模式”，可根据电网指令、电价信号或预设目标进行自动化模式切换运行，避免自身SOC漂移，充分发挥储能系统的经济效益。

全局安全“主动防御”

储能项目普遍投资较大，非常重视系统安全。在业内，储能系统的安全有“本征安全（材料品质性能）、被动安全（事后应急处置）、主动安全（整体安全设计）”。主动安全是根本性保障，从源头上降低事故发生概率。

基于此，海亿新能团队从最基础的锂电池电芯、液流电池电解液着手，为HBMS构建覆盖从锂电池电芯、液流电池电解液到系统全局的多重保护屏障。

全面检测电池状态，实现早期预警，一旦任何参数超过硬性阈值（如锂电池电芯电压/温度，液流电池电解液流量/压力/液位/温度、液流电池电堆单片电压等），系统自动断开连接，切断充放电回路，实现隔离保护，并上报电池管理系统，从而将风险降至最低。

通过子系统、本系统与跨系统的安全保护，多级告警设计，智能判别故障等级，有效平衡系统的安全性与经济性，避免不必要的经济损失。

在安全设计上，必须为用户考虑极端情况，设置合理的安全冗余。HBMS的“硬件级紧急保护”可以实现“一键紧急停机”，并有“熔断保护”机制，确保在极端故障下保障全局安全。

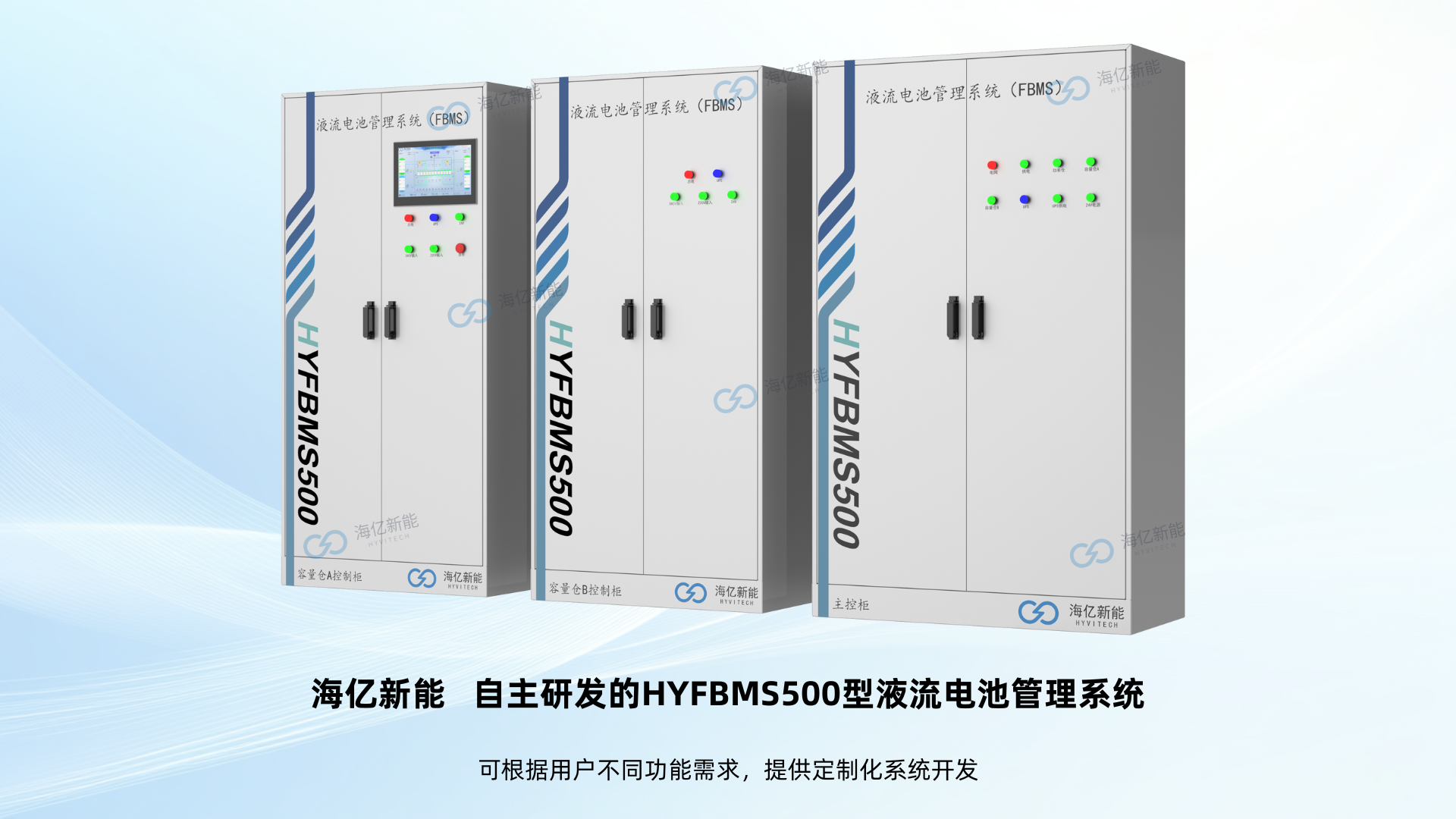

HYFBMS500型液流电池管理系统

建设储能，存储“绿电”

当前，我国储能产业跑出加速度，新型储能装机规模超过1亿千瓦（相当于4.5个三峡水电站装机容量），占全球总装机比例超过40%，直接带动各类型储能BMS需求上升。

海亿新能混合电池管理系统（HBMS）实现“锂电池+液流电池”高效协同，为用户创造经济价值，助力新型储能产业发展。
