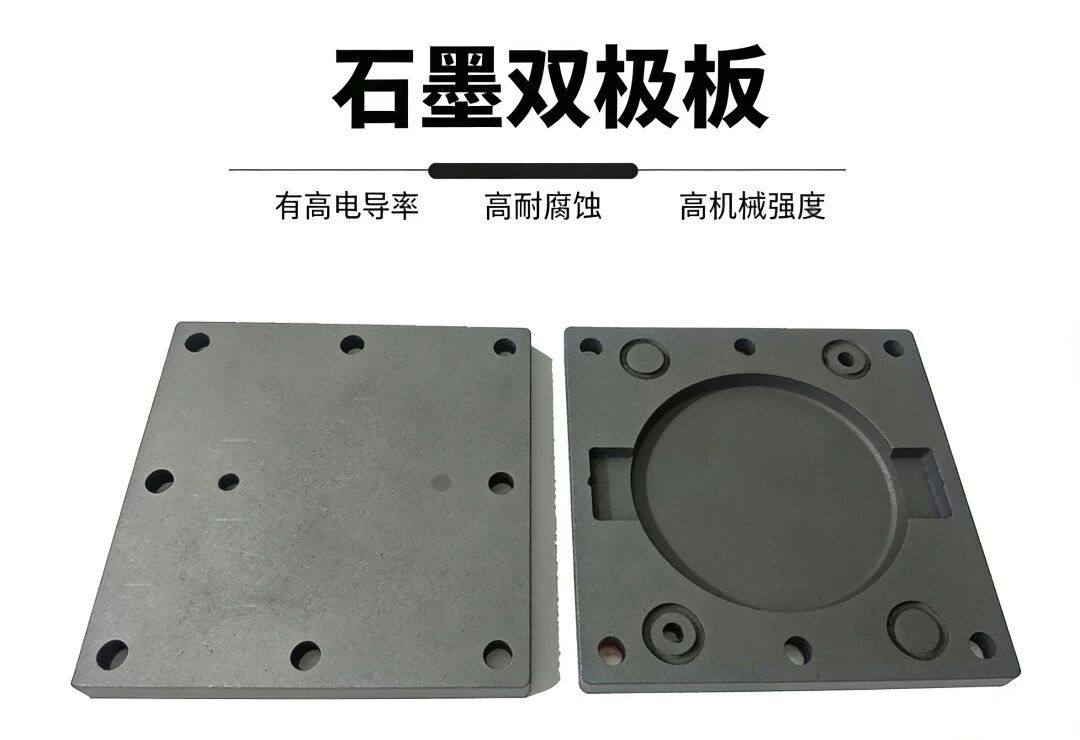

一、先搞懂：液流电池板（双极板）到底是什么？

• 双极板：电堆内部的重复单元，双面分别对应相邻单电池的正负极，直接参与电流传导和电解液分配，是核心功能件；
• 端板：电堆最外侧的刚性板（多为不锈钢或复合材料），仅起到提供压紧力、固定整体结构的作用，不参与电化学反应，属于辅助承压件。

二、核心功能：缺一不可的“四大作用”

1. 电流传导与收集：连接相邻单电池，形成电堆串联回路，降低接触电阻，减少电能损耗（电阻过高会产生大量焦耳热，影响系统效率）；
2. 电解液分配：板内设计有蛇形、平行、交指或网状流道，能让电解液均匀流过电极表面，确保电化学反应充分进行，避免局部“反应死角”；
3. 结构支撑与分隔：隔离正负极电解液，防止串液（串液会直接导致电池失效），同时固定电极与隔膜，保证电堆结构稳定；
4. 耐蚀密封：在液流电池常用的强酸体系（如全钒液流的硫酸体系）中长期稳定，配合密封垫防止电解液渗漏，延长电堆寿命。

三、主流材料类型对比：选对材料，省一半成本

四、关键设计与工艺：这些细节决定产品好坏

• 流道设计：流道类型（蛇形、平行、交指等）需与电堆的流量、压降匹配，避免局部电解液滞留；流道精度需控制在±0.1mm，表面无毛刺，否则会影响电解液分配和密封效果；

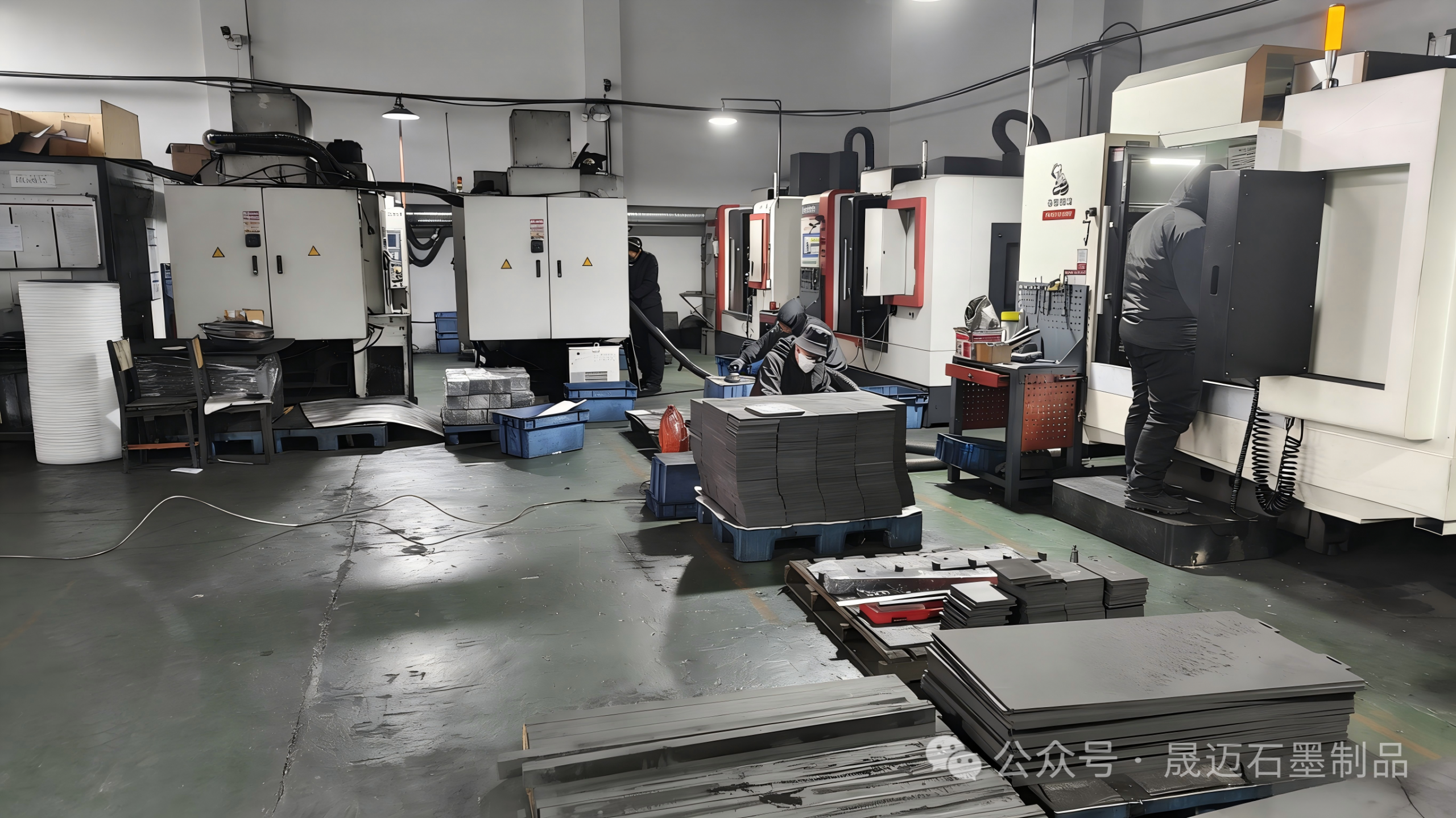

• 成型工艺：纯石墨靠机加工、高温石墨化制成；复合板采用模压、挤出、注塑工艺（量产效率高）；金属板需经过冲压+涂层处理（涂层质量是关键）；
• 核心性能指标：重点关注体积电导率、抗弯强度、渗透率、接触电阻、耐酸寿命，这些是验收产品的核心依据（具体标准见下文采购选型清单）。

五、行业趋势与挑战：采购必看的行业动态

1. 复合板替代纯石墨是降本核心：目前国内多家企业（如广东环华、浙江华熔）已推进石墨基复合双极板量产线，批量采购时优先选择复合板，能大幅降低成本；
2. 薄型化+一体化成发展方向：减少双极板厚度（目前主流2–3mm）可提升电堆能量密度，电极-双极板一体化能降低接触电阻，未来将逐步普及；
3. 成本与一致性仍是瓶颈：批量生产中，流道精度、导电均匀性、密封可靠性的一致性的控制难度较大，采购时需重点验证供应商的量产能力。

六、采购选型清单（可直接落地）

（一）选型前提与材料路线建议

（二）核心性能指标与验收标准（附测试方法）
